產品特點：
1. 軟件功能：憎水等級判斷可進行主觀判斷和客觀判斷。
2 控制軟件可進行自動模式和手動模式的切換。
3 電動噴水裝置：對被測絕緣子進行精確定量噴水，測試時噴嘴距被測絕緣子表面15～25cm，確保測量的準確性。
4 激光掃描裝置：通過激光傳感器可對被測的絕緣子進行準確的傘裙數目統計與定位。
5 憎水性圖像拍攝裝置：攝像頭通過網線與主機連接，可根據軟件顯示屏畫面的清晰度，調節焦距和光圈。

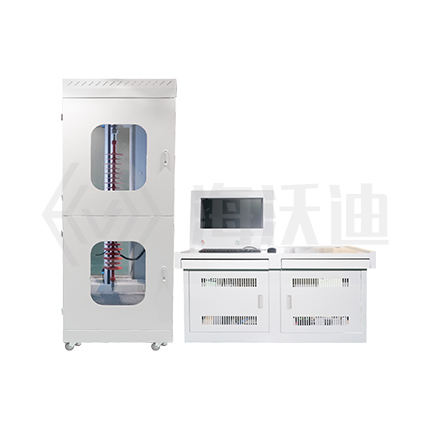

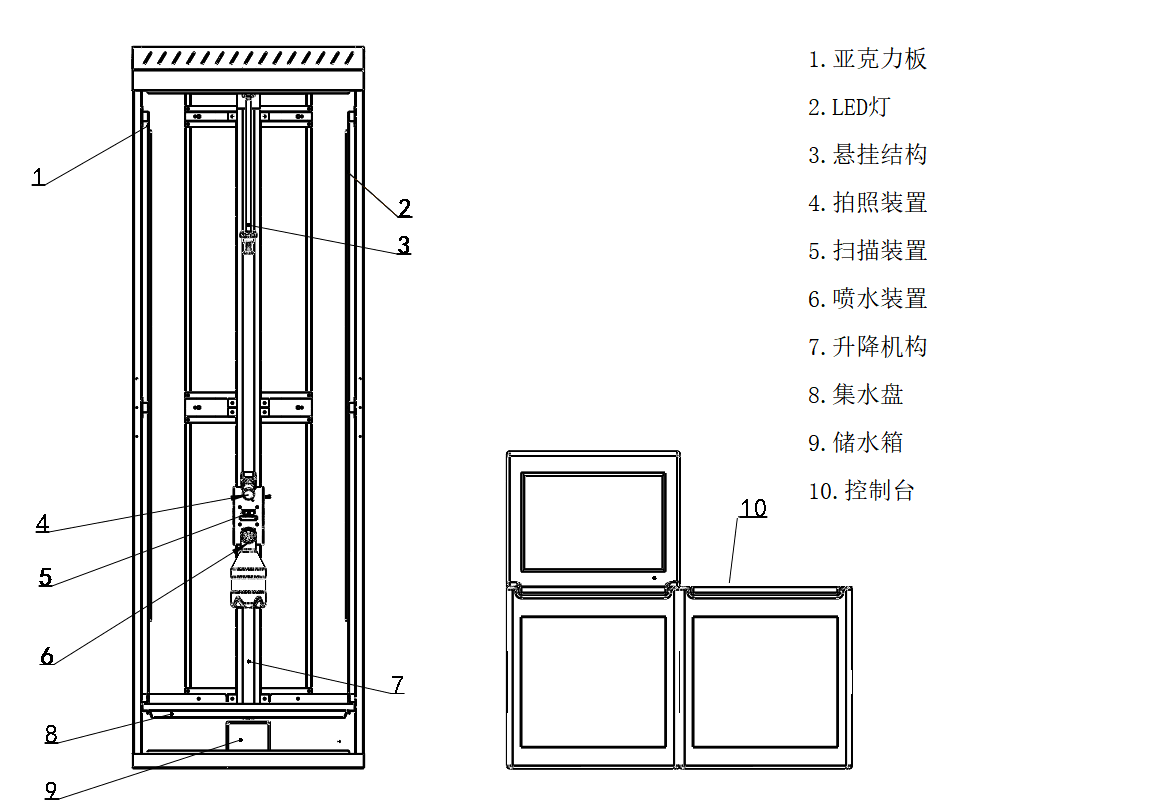

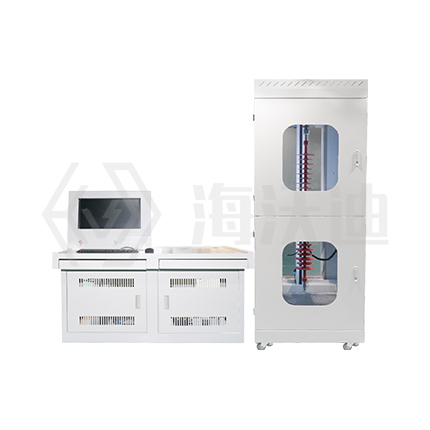

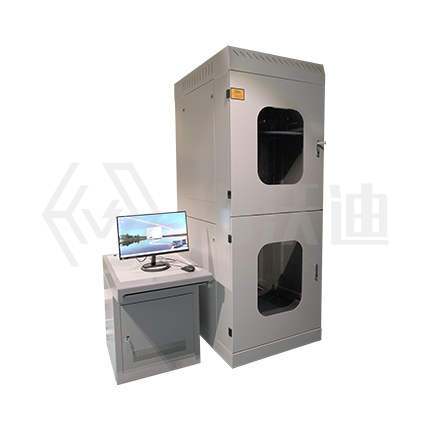

本系統主要由檢測機柜裝置和系統分析操作臺兩大機構組成，其中機柜內由絕緣子夾具、軌道、電動噴水、圖像拍攝裝置、引流托盤、儲水瓶組成；操作臺由工控機、液晶顯示器、鍵盤、鼠標、控制按鈕組成（如下圖）；工控機內裝有圖像取照軟件、憎水性分析軟件。
技術參數：
適用范圍 | 復合絕緣子結構高度≤1500mm； 瓷、玻璃(RTV)絕緣子：盤徑≤450mm； |
測試方式 | 手動單片，自動整串 |
每次噴水量 | 0.7-1.0ml |
單次完成噴水次數 | 25次 |
測試時間 | 噴水完成后30s內 |
憎水性等級分級誤差 | ±1級 |
憎水性等級分級 | 噴水分級法（即HC法） |
憎水性等級分析軟件 | 絕緣子憎水檢測和評價系統 |
攝像 | 500萬像素工業級攝像頭，可以通過分析軟件控制鏡頭光圈、焦距調節。 |
控制方式 | 手動、自動可切換 |
掃描絕緣子方式 | 高精度CMOS型激光掃距模塊,具有測量基準自動補償功能 |
激光光源參數 | 激光：最大功率1mW，波峰波長655nm |
激光掃描輔助電機 | 高精度步進電機，最高分辨率6000脈沖/轉 |
絕緣子位置調節輔助電機 | 高精度步進電機，最高分辨率4000脈沖/轉 |
工作環境 | 環境溫度：0～40℃ |
環境濕度：≤80%RH | |
外形尺寸
| 測試柜 1800*600*600（mm） |
操作臺 1170*650*700（mm） |
