產品介紹：

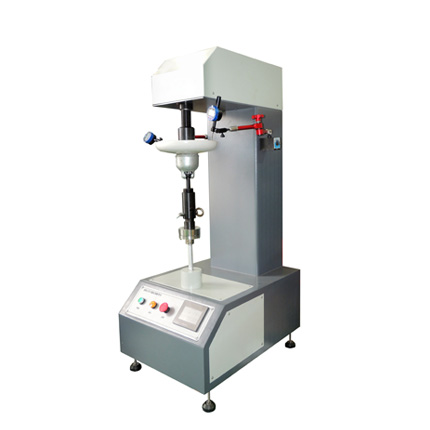

HVD-CC10 絕緣子尺寸測量平臺絕緣子尺寸測量平臺是一臺用于檢測適用于GB/T 1001.1所規定的盤型懸式絕緣子和柱式絕緣子， 軸向、徑向尺寸偏移，直徑測量和結構高度測量的設備，對絕緣子兩端裝入合適的連接件，并在它們之間輕微施加拉力（連接件則符合GB/T 4056，連接件在同一軸線上，且能自由旋轉），絕緣子勻速旋轉360°后，自動記錄測量裝置讀數最大變化量并以曲線輸出，拉緊后同時可完成高度測量，絕緣子盤徑則采用設備配套的長爪游標卡尺完成測量。
技術參數：
主機尺寸 | 510×700×1350mm
|
主機電源 | AC220V 0.5kW
|
試品產品 | 適用于4-55t盤型懸式絕緣子，柱式絕緣子 |
高度測量范圍 | 100-300mm |
高度測量精度 | ±0.001mm |
盤徑測量范圍 | 0-500mm |
盤徑測量精度 | ±0.02mm |
偏差測量范圍 | 0-30mm |
偏差測量精度 | ±0.01mm |
結構形式 | 桌面便捷式 |
