高壓開關柜的局放檢測一直都是開關柜的重點檢測項目，與傳統檢測法相比，局部放電帶電檢測法是一種間接性檢測方法，其是利用檢測局部放電伴生情況而達到檢測放電目的的檢測方式?，F(xiàn)階段，電力系統中高壓開關柜局部放電帶電檢測技術主要包括兩種，一種是暫態地電位檢測，另一種是超聲波檢測。

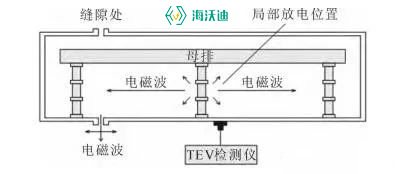

 暫態地電位檢測的基本原理 一旦開關柜出現局部放電的情況，放電形成的帶電粒子就會迅速?gòu)膸щ婓w向接地的非帶電體轉移，而且在非帶電體中形成高頻電流行波，這時電流行波迅速擴散到每個方向。因?yàn)榧w效應，電流行波只是集中在開關柜金屬內的表面，通常不會將金屬柜體直接穿透。然而如果在電流行波傳統中存在金屬斷開或者絕緣連接位置時，電流行波就會立刻從金屬柜體內表面向外表面轉移，還通過電磁波的形式傳播到自由空間中，而且在金屬柜體表面往往會形成暫態地電壓。地電波范圍最好控制在1mV~1V，能夠在檢測中采用專業的暫態地電壓傳感器此外，暫態電壓檢測傳感器和耦合電容傳感器是非常相似的，如果使用傳感器對迅速變化的暫態地電壓進行檢測，這樣就可以向檢測設備處理單元傳送檢測信號，經過正確的運算處理而獲取局部放電量。

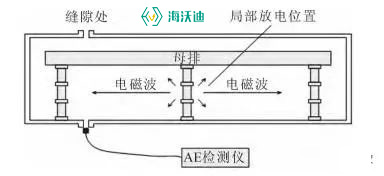

 超聲波檢測的基本原理 就電力設備來講，在放電中難免會出現聲波。站在能量的角度分析，放電是能量瞬時間爆發的過程，也是電能以電磁能以及聲能等多種形式釋放的過程。在空氣間隙中如果出現電氣擊穿的情況，放電瞬時就會有效完成，其電能向熱能瞬時轉化，造成放電中心氣體出現膨脹的情況，該瞬時膨脹的結果往往都是通過聲波的形式進行傳播，隨著聲波傳播過程中，聲音頻率越高，其衰減也會越來越快。因此，當高壓開關柜發生放電時，其產生的超聲波信號會從開關柜的接縫處或空氣間隙傳播出來，然后通過傳感器測量超聲波信號的聲壓，可以根據聲音的衰減情況來推測出放電的強弱和位置。放電形成的聲波的頻譜都是相當寬的，最小是幾十赫茲，最大有幾兆赫茲，如果信號頻率小于20kHz，人們的耳朵就可以聽到，反之，如果信號頻率高于 20 kHz，就屬于超聲波信號，這時需要使用超聲波傳感器才可以順利接收。結合放電釋放的聲能和能量之間的關系，將局部放電釋放能量的變化用超聲波信號聲壓變化表示，通過對超聲波信號的聲壓進行準確測量，這樣就能夠推測出放電的實際強弱。這就是超聲波信號檢測高壓開關柜局部放電的基本原理。

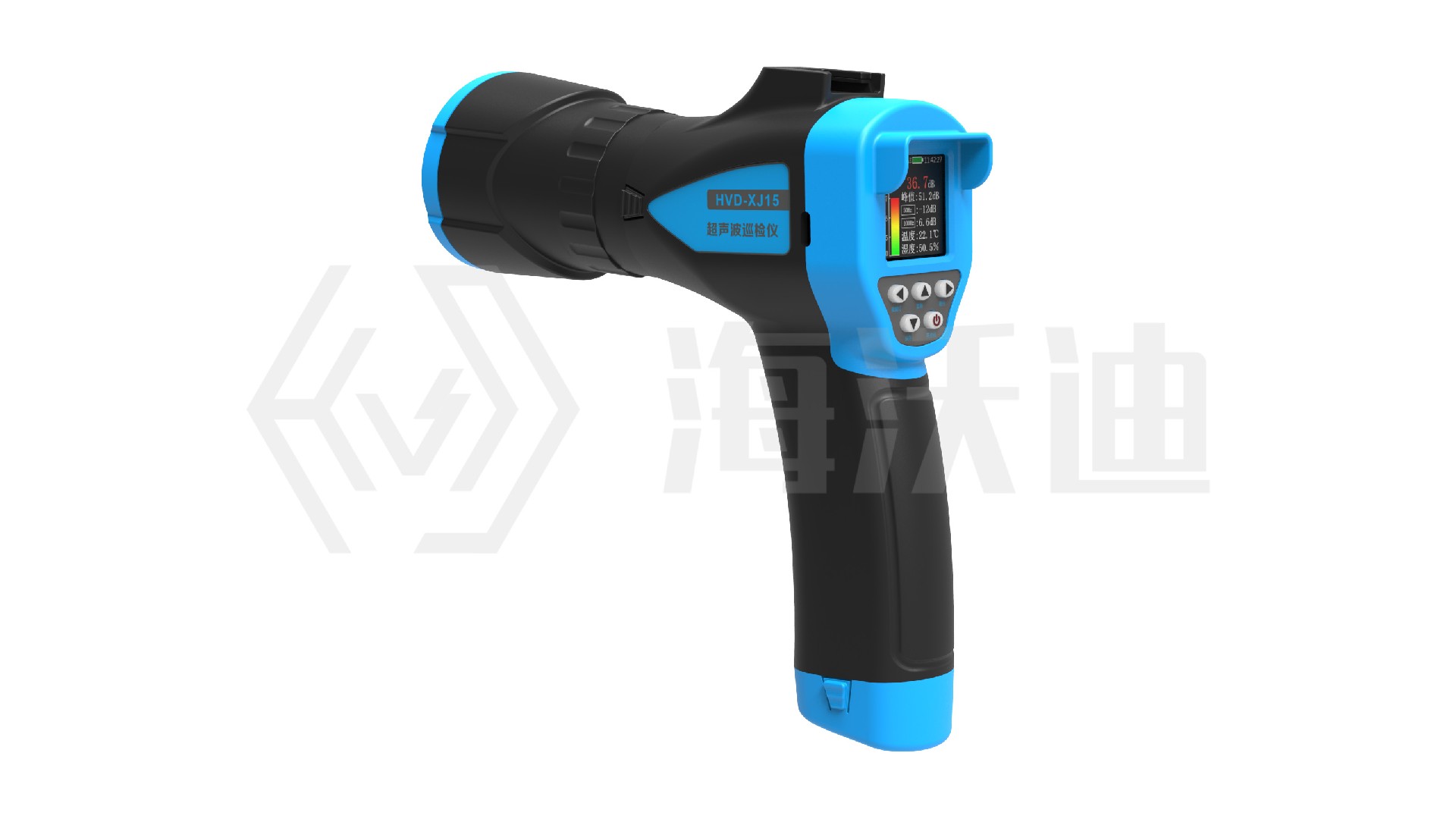

 在實際的開關柜局放檢測項目中，將上述兩種檢測方法共同應用到檢測中，更能夠精準、全面的檢測出開關柜的局放現象。海沃迪電氣研發生產的HVD-XJ15超聲巡檢儀正是將暫態地電壓檢測和超聲波局放檢測功能合二為一，一臺設備具有兩個功能，可滿足高壓開關柜局放檢測的實時需求，儀器性能更優良、功能更全面、使用更方便，是電力系統、軌道交通領域進行開關柜局放檢測的有效儀器。
