瓷支柱絕緣子是保證電網正常運轉的重要部件之一，由于設計制造的工藝復 雜要求較高，以及安裝、維護檢修不當和運行中斷路器刀閘動作使其受到?jīng)_擊力，運行惡劣環境影響等因素，容易造成瓷支柱絕緣子內部缺陷、剛性強度降低、失效斷裂， 危及電網的安全運行。因此， 加強對電網在役瓷支柱絕緣子監測和質量評價，對確保電網的安全可靠運行至關重要。目前，針對絕緣子的測試方式仍然 采用停電檢修，測試方式最常用的有三種：

第一種， 絕緣子發生較為嚴重損壞通過肉眼直接識別監測， 該方式無法辨別內部缺陷或者細微裂痕等；

第二種， 停電后采用施加外力測試絕緣子能否承受一定的機械載荷， 但此方式可能會對絕緣子造成損傷、甚至破壞；

第三種， 在停電狀態下通過對瓷支柱絕緣子橫向探測， 該方法一定程度上可以發現絕緣子內部裂紋、異斑等，但該方法需要多次測量，測量時間長。

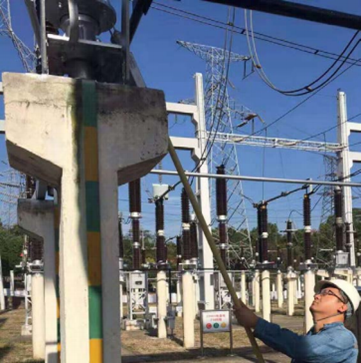

基于以上情況，海沃迪電氣針對瓷支柱絕緣子探傷開發了一款可進行帶電檢測的HVD-DTS瓷支柱絕緣子帶電探傷儀產品， 該儀器通過對絕緣子縱向探測可直接得出該絕緣子的剛性強度是否喪失、內部是否存在雜質等缺陷，20 秒左右即可完成一套瓷支柱絕緣子探傷，極大縮短了檢測時間，提高了瓷瓷質絕緣子的檢測效率，對預防瓷支柱絕緣子故障提供了有效參考。

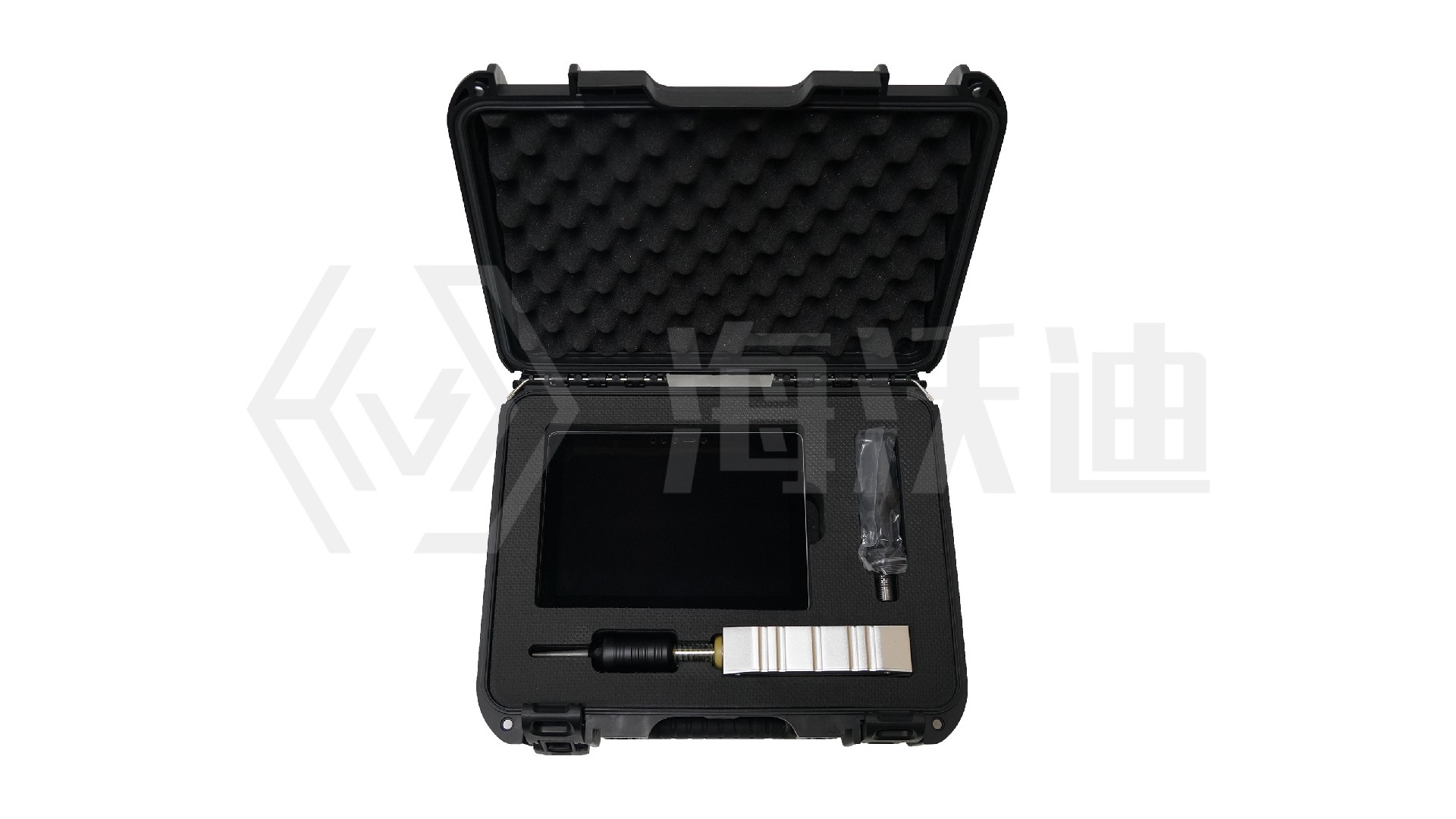

HVD-DTS瓷支柱絕緣子帶電探傷儀產品整體結構分為數據收集源和數據分析軟件兩部分，其中數據收集源包含了①.均勻功率譜隨機振動激發源 ②,特征記錄、高速力采集器；③,機體支撐股價；數據分析軟件是一套自動分析數據時域、頻域的軟件，包含結果顯示、缺陷的初次判斷、語音播報、一鍵編輯、導入導出數據包、一鍵報告生成、一鍵數據上傳等功能。相對于其他的絕緣子探傷儀產品，HVD-DTS瓷支柱絕緣子帶電探傷儀具有可帶電檢測、縱向探測更精準、配套數據分析系統，可對檢測結果進行一鍵編輯、上傳、導出等功能，非常方便對檢測數據進行管理和存檔。
