服務背景：

瓷支柱絕緣子是保證電網正常運轉的重要部件之一。由于設計制造的工藝復雜、要 求較高， 以及安裝、維護檢修不當和運行中斷路器刀閘動作使其受到?jīng)_擊力， 運行惡 劣環境影響等因素， 容易造成瓷支柱絕緣子內部缺陷、剛性強度降低、失效斷裂， 危 及電網的安全運行。因此， 加強對電網在役瓷支柱絕緣子監測和質量評價， 對確保電 網的安全可靠運行至關重要。

檢測原理：

瓷支柱絕緣子的承載能力或發生破壞極限載荷， 按照以下公式計算：

其中，P 為破損絕緣子的機械載荷 ； P 為未破損絕緣子的機械載荷；ω 為破損 絕緣子的振動反應頻譜的中心頻率；ω 為未破損絕緣子的振動反應頻譜的中心頻率。 由上式可以看出，當對絕緣子施加功率譜均勻的隨機振動時，有破損的絕緣子會 反應出不同于基礎頻率的頻率分量，根據該頻率譜 ，可評估絕緣子的機械強度。 基本概述表現為：當基本頻率在 4500Hz(3500-5500)時，此時絕緣子狀態良 好；當基本頻率在2000Hz(1300-3500)時，此時絕緣子下部存在缺陷；當基本頻率 在 9 0 0 0 H z ( 8 0 0 0 - 1 0 0 0 0 )時，此 時 絕 緣 子 上 部 存 在 缺 陷 ； 當 基 本 頻 率 在 6500Hz(5500-8000)時，此時絕緣子剛性強度降低。

檢測目的：

通過無損檢測技術，發現絕緣子內部的裂紋、空洞、分層等缺陷；識別絕緣子內部 缺陷；根據檢測數據，評估絕緣子健康狀況，判斷絕緣子是否需要維護、更換；延長絕 緣子使用壽命、保障電力系統安全運行。

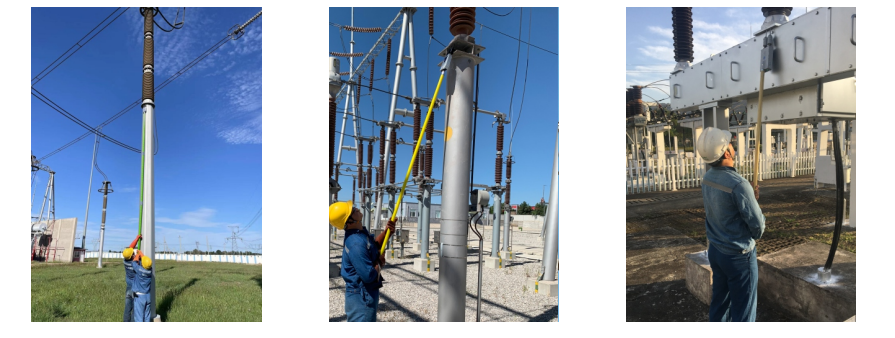

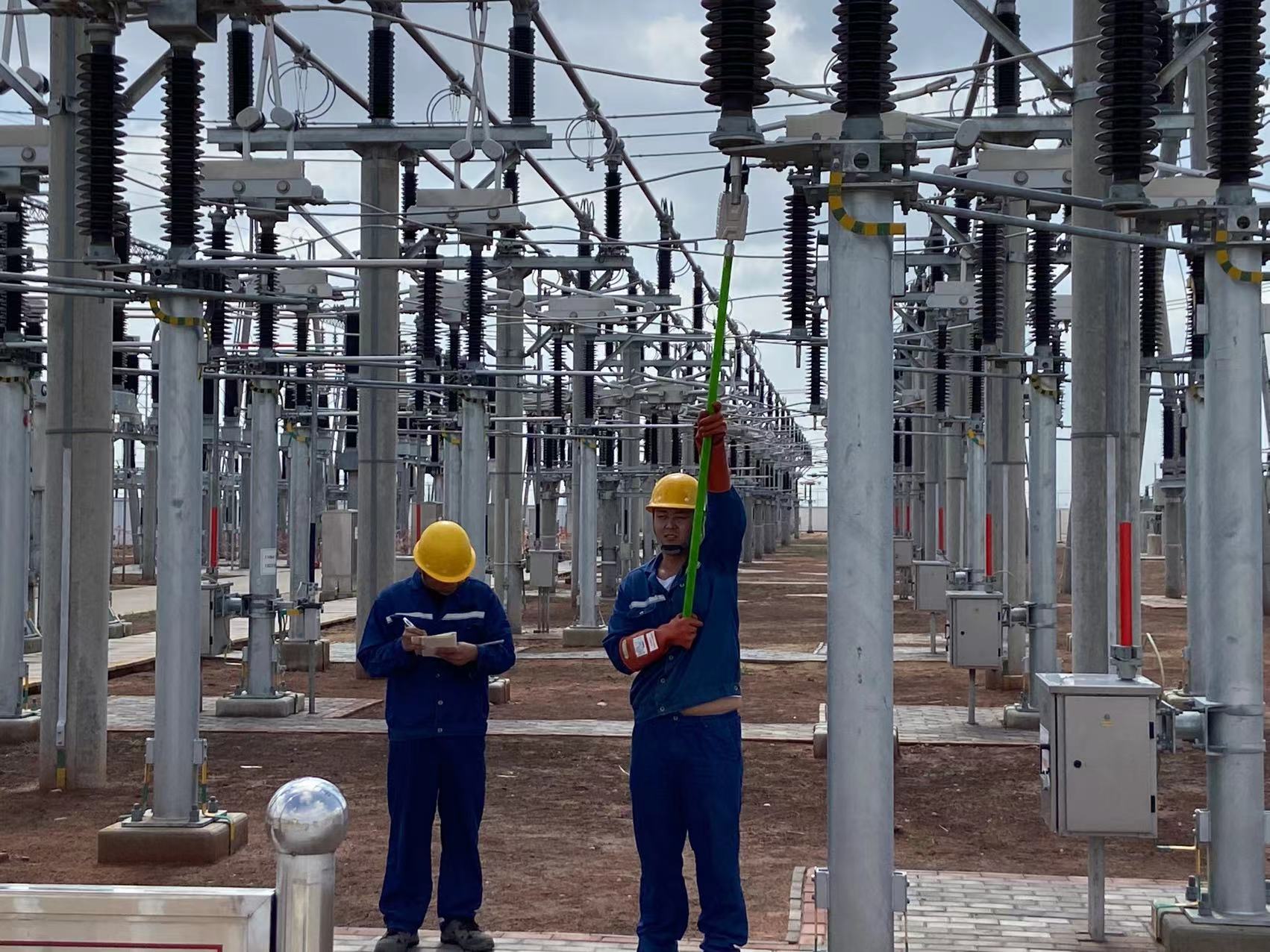

案例分享：
